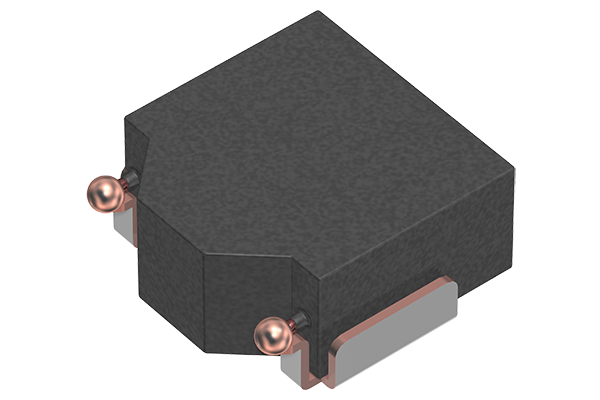

数码相机用TDK磁环电感 SPM3015T-R47M型

TDKSMD/SMT 电感器(线圈)

用途：一般等级

 特点 Wire Wound：

绕线 Shield：

磁屏蔽 Metal Core：金属磁芯

系列 | 型：SPM 状态，量产体制

品牌：TDK

尺寸 长度(L)：3.20mm ±0.10mm 宽度(W)：3.00mm ±0.10mm 厚度 | 高低：1.50mm Max.

推荐焊盘布局(A)：1.10mm .

 推荐焊盘布局(B)：1.50mm .

 推荐焊盘布局(C)：1.80mm .

电气特性 电感：470nH ±20% at 100kHz

额定电流(基于L变化) Typ.：7A (30% Down)

额定电流(基于L变化) Max.

额定电流(基于温度上升) Typ.：4.8A (40°C Rise)

额定电流(基于温度上升) Max.

直流电阻 Typ.：25.6mΩ

 直流电阻 Max.：28.2mΩ

自我共振频率 Min.

自我共振频率 Typ.  Q Min.  Q Typ.

其他 使用温度范围(包括自我温度上升)：-40～125°C

 焊接方法：回流/烙铁焊接 AEC-Q200：NO

 包装形式：塑封编带 (180mm卷筒、帯宽 8mm)

包装个数：2000pcs

重量：0.06g
