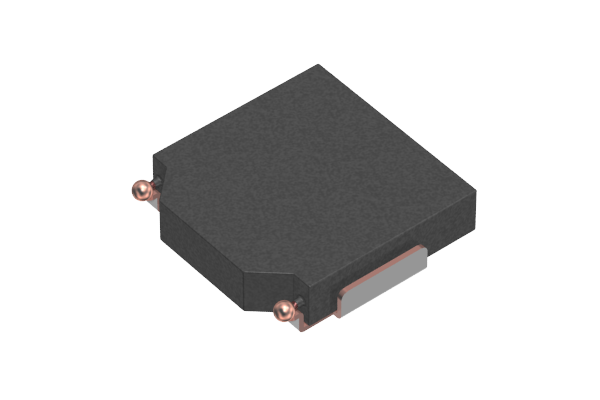

水立方净水器TDK共模电感SPM4010T系列R47M型

TDKSMD/SMT 电感器(线圈)

用途：一般等级 特点 Wire Wound：

绕线 Shield：

磁屏蔽 Metal Core：金属磁芯

系列 | 型：SPM

状态：量产体制

品牌：TDK

尺寸 长度(L)：4.40mm ±0.20mm 宽度(W)：4.10mm ±0.20mm 厚度 | 高低：1.00mm Max.

推荐焊盘布局(A)：1.65mm .

推荐焊盘布局(B)：1.65mm .

推荐焊盘布局(C)：2.30mm .

电气特性 电感：470nH ±20% at 100kHz

额定电流(基于L变化) Typ.：8.3A (30% Down)

额定电流(基于L变化) Max.

额定电流(基于温度上升) Typ.：5.6A (40°C Rise)

额定电流(基于温度上升) Max.

直流电阻 Typ.：23mΩ

直流电阻 Max.：25.3mΩ

自我共振频率 Min.

自我共振频率 Typ.  Q Min.  Q Typ.

其他 使用温度范围(包括自我温度上升)：-40～125°C

焊接方法：回流/烙铁焊接 AEC-Q200：NO

包装形式：塑封编带 (180mm卷筒、帯宽 12mm)

包装个数：1000pcs

重量：0.08g

购买TDK电感器SPM4010T-R47M-LR，请联系深圳TDK代理服务商。
